PROSESOR TERTANAM
(EMBEDED PROCESSOR)
- Prosesor Tertanam
Prosesor
tertanam merupakan piranti yang digunakan sebagai otak untuk mengolah dan
memproses kerja suatu sistem pada komponen elektronika. Prosesor ini dibagi
menjadi 3 macam, yaitu:
a.
Mikrokontroler
b.
Mikroprosesor
c.
Mikrokomputer
- Mikrokontroler dan Mikroprosesor
Mikrokontroler
adalah suatu mikroprosesor yang disederhanakan fungsinya untuk digunakan
sebagai pengendali (controller) untuk
tujuan tertentu. Contohnya: ATmega8535, ATmega8, dll.
Mikroprosesor adalah
suatu chip yang membutuhkan perangkat lain, yaitu: RAM, ROM, I/O Port, dll
untuk mengolah kinerja pada sistem tertentu. Contohnya: Z80, 8086, dll.
Gambar 1. Mikrokontroler
Mikrokontroler itu tidak seperti mikroprosesor yang
membutuhkan perangkat tambahan lain: seperti ROM, RAM, I/O Port dan Bus, maka
pada mikrokontroler itu semua sudah ada dalam kemasan satu package IC/ on-chip
(arstektur lebih ringkas).
Gambar 2. Arsitektur Mikroprosesor
Gambar 3. Arsitektur Mikrokontroler

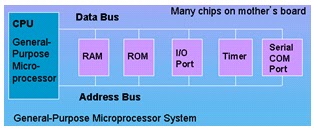

Gambar 4. Sistem Mikroprosesor
Gambar 5. Sistem Mikrokontroler
Gambar 6. Blok Diagram Mikrokontroler
Aplikasi
mikroprosesor banyak digunakan dalam perangkat modern seperti Air Conditioning, Microwave, Telemetri, dll. Sedangkan dikawasan industry seperti Automation System, Remote Monitoring System, dll.
Gambar 7. Air
Conditioning Controller
Gambar 8. VEHICLE
Engine Conttoller Unit

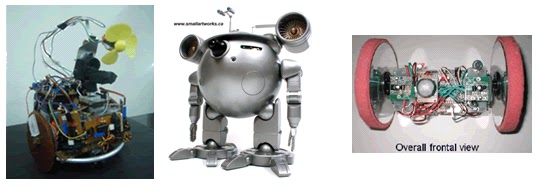

Gambar 9. Robotic
Controller Unit
Produsen mikrokontroler diantaranya: Intel,
Motorola, Microchip, Zilog, Atmel, Dallas Maxim, Philips, Siemens, Texas
instruments, Rabit Semiconductor, Samsung, Renesas, dsb.
Berdasarkan arsitekturnya, ada 2 jenis mikrokontroler
yaitu:
- Jenis CISC (Complex Instruction Set Computing)
·
berdasarkan
von-Neumann architecture
·
mempunyai
instruksi/perintah yang banyak
·
slow speed
karena Program Memory dan Data Memory menggunakan bus/kanal yang sama (harus bergantian)
·
dari segi
pemrograman relative lebih mudah
misalnya
: keluarga Intel 51 dan variannya, termasuk Atmel MCS51
Gambar 10. Arsitektur von-Neumann
- Jenis RISC (Reduced Instruction Set Computing)
·
berdasarkan
Harvard architecture
·
mempunyai
instruksi/perintah yang sedikit (tipe PIC16F84 hanya mempunyai 35
instruksi/perintah)
·
high speed
karena Program Memory dan Data Memory menggunakan bus/kanal yang berbeda
·
dari segi
pemrograman relative lebih sulit
misalnya
: PIC, Atmel AVR
Gambar 11. Arsitektur Harvard
Gambar 12.
Arsitektur Atmel 8051
- Mikrokomputer
Mikrokomputer
adalah suatu piranti yang mempunyai mikroprosesor sebagai unit pengolah utama
(CPU) yang menggabungkan unit aritmatika dan unit control menjadi satu unit
tunggal.
Mikrokomputer
mempunyai 2 bagian yang penting, yaitu bagian hardware dan bagian software.
Bagian hardware
ini mencakup bentuk fisik dari unit memori, unit aritmatika, unit control, unit
logik, dan I/O. Bagian software berperan untuk menata instruksi atau program
yang menggerakkan komputer untuk beroperasi dan menghasilkan output yang
diharapkan oleh pemakai.
Hardware dalam
PC terdiri dari beberapa komponen utama, yaitu CPU (Central Processing Unit),
input device, dan output device. CPU terdiri dari beberapa komponen penting,
yaitu :
·
Prosesor
·
Motherboard / Mainboard
·
RAM (Random Access Memory)
·
VGA (Video Graphics Array) Card
·
Hardisk Drive (HDD)
·
Floppy Disk Drive (FDD)
·
CDROM / DVDROM Drive
·
Network Adapter
·
Sound Card dan Speaker
·
Power Supply dan UPS
Input device
utama yaitu keyboard (Serial / PS2) dan mouse (Serial / PS2). Input device
lainnya, namun tidak harus ada pada sebuah PC adalah scanner dan barcode
reader. Input device ini digunakan sesuai kebutuhan yang ada. Sedangkan output
device utama adalah monitor, printer, dan speaker.
Microprosesor
atau biasa disebut dengan prosesor adalah otak yang mengatur kerja sebuah
komputer. Artinya seluruh aktivitas sebuah komputer dikontrol dan diperintah
dari prosesor.
Prosesor pertama
kali diproduksi oleh Intel pada tahun 1974. Adapun produsen prosesor komputer
yang paling besar saat ini adalah Intel dan AMD (Advanced Micro Device).
Prosesor dikenal
dengan jenis dan kecepatan getar (clock speed) nya. Ada beberapa jenis dan
model prosesor, sesuai dengan nama yang diberikan oleh pembuatnya.
Prosesor buatan
Intel antara lain :
·
386
·
486 DX 2, 486 DX 4
·
Pentium 75, Pentium 100, Pentium
133, Pentium 233 MMX
·
Pentium Pro 200
·
Pentium II 350, Pentium II 450
·
Pentium III 500, Pentium III 733
·
Pentium 4 1 GHz, Pentium 4 2 GHz
·
Celeron 1.3 GHz, Celeron 1.6 Ghz
·
Dan sebagainya
Sedangkan buatan AMD
antara lain :
·
AMD K5 200
·
AMD K6 233
·
AMD Athlon
·
AMD Duron
·
AMD Opteron
·
Dan sebagainya
Berikut gambar
logo Intel dan AMD untuk membantu anda mengenal produk-produk prosesor :
Gambar 13. Logo Intel dan AMD
Ada pula
produsen prosesor komputer lainnya, namun produk mereka tidak terlalu diterima
oleh pasar.
